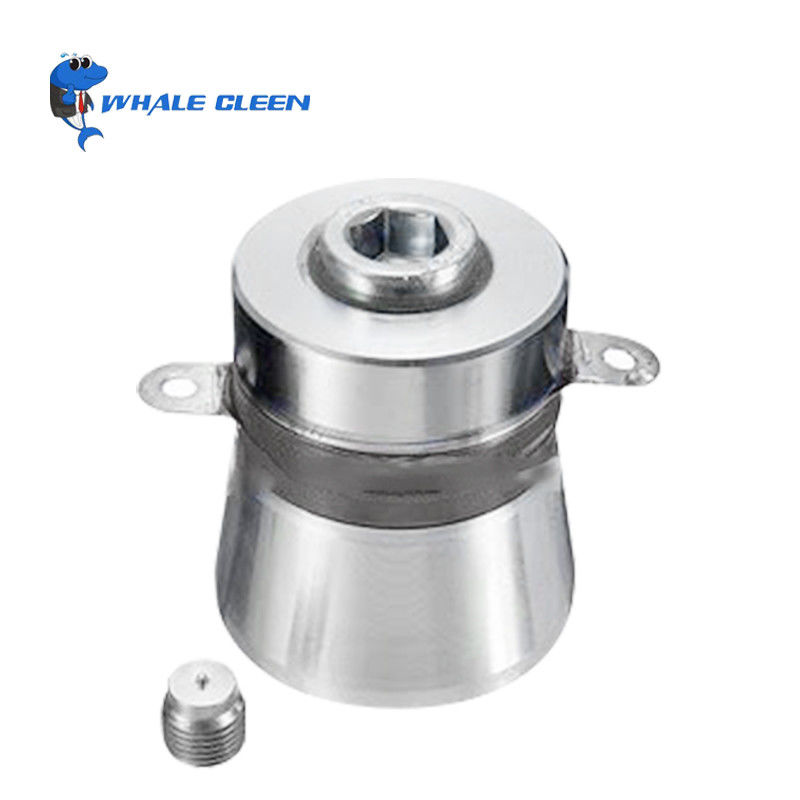

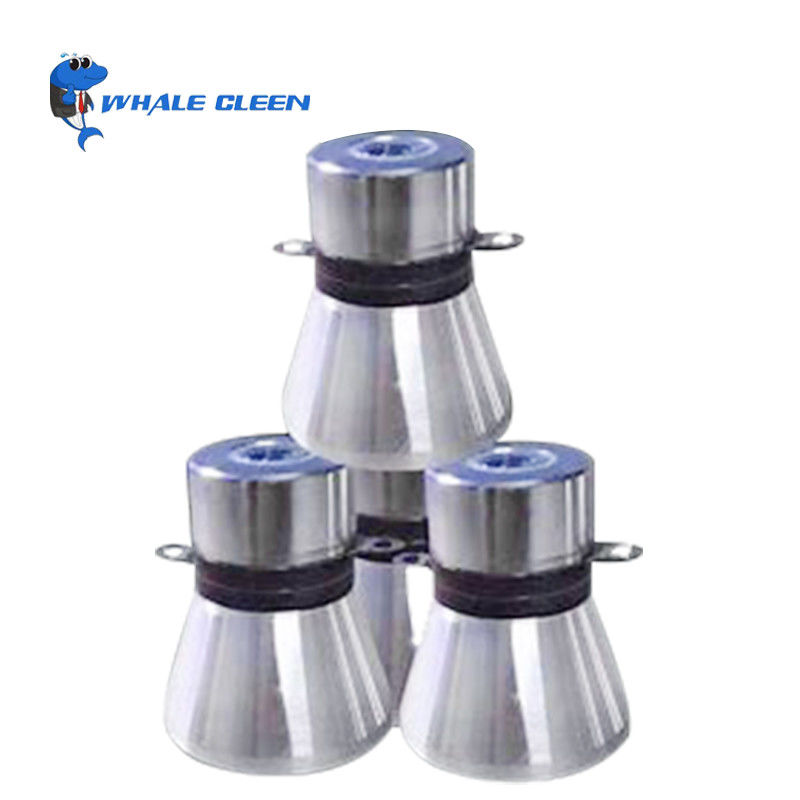

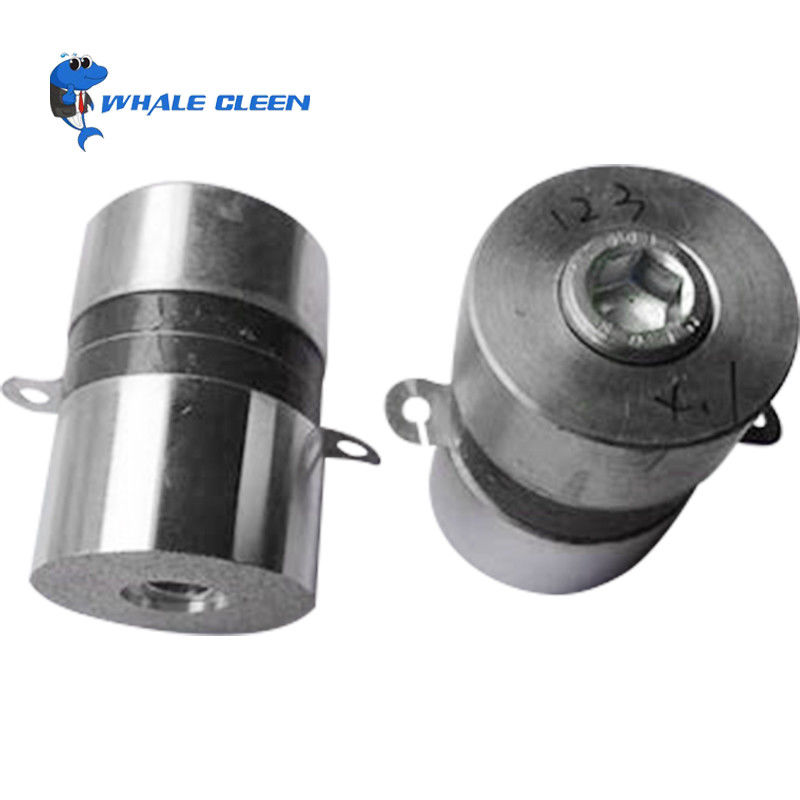

Υπερηχητική δύναμη μετατροπέων 50W-100W καθαρισμού δονητών ανοξείδωτου

Υπερηχητικός δονητής για την υπερηχητική καθαρίζοντας μηχανή με την υπερηχητική δύναμη 50W~100W

Ο ΥΠΕΡΗΧΗΤΙΚΟΣ ΜΕΤΑΤΡΟΠΕΑΣ

Ο ήχος που παράγεται επάνω από το επίπεδο ανθρώπινης σειράς ακρόασης καλείται υπέρηχο. Αν και ο υπέρηχος αρχίζει χαρακτηριστικά σε 20 KHz, οι περισσότεροι υπερηχητικοί μετατροπείς αρχίζουν σε 200 KHz. Ο υπέρηχος, που είναι παρόμοιας φύσης με τον ευδιάκριτο ήχο, έχει τα μακρινά πιό σύντομα μήκη κύματος και είναι πολύ καταλληλότερος να ανιχνεύσει τις μικρές ρωγμές. Αυτά τα πιό σύντομα μήκη κύματος είναι τι καθιστά τον υπέρηχο και τους υπερηχητικούς μετατροπείς εξαιρετικά χρήσιμους για τη μη καταστρεπτικές δοκιμή και τη μέτρηση των υλικών.

Ο ίδιος ένας υπερηχητικός μετατροπέας είναι μια συσκευή που είναι σε θέση και τις υπερηχητικές δονήσεις. Ένας υπερηχητικός μετατροπέας αποτελείται από ένα ενεργό στοιχείο, μια υποστήριξη, και wearplate. Το ενεργό στοιχείο είναι ένα υλικό πιεζοηλεκτρικού ή ενιαίου κρυστάλλου που μετατρέπει την ηλεκτρική ενέργεια στην υπερηχητική ενέργεια. Επίσης έπειτα λαμβάνει την πίσω υπερηχητική ενέργεια και την μετατρέπει στην ηλεκτρική ενέργεια. Ο ηλεκτρικός ενεργειακός σφυγμός παράγεται από ένα όργανο όπως ένας ανιχνευτής ρωγμών.

Η υποστήριξη είναι ο συνηθέστερα ένα ιδιαίτερα attenuative και πολύ πυκνό υλικό και χρησιμοποιείται για να ελέγξει τη δόνηση του κρυστάλλου μετατροπέων με να απορροφήσει την ενέργεια που ακτινοβολεί από το πίσω πρόσωπο του πιεζοηλεκτρικού στοιχείου. Όταν η ακουστική σύνθετη αντίσταση των υποστηρίζοντας υλικών αντιστοιχιών ότι του πιεζοηλεκτρικού κρυστάλλου, το αποτέλεσμα είναι ένας ιδιαίτερα μετριασμένος μετατροπέας με το άριστο ψήφισμα. Με την ποικιλία του υποστηρίζοντας υλικού προκειμένου να ποικληθεί η διαφορά στη σύνθετη αντίσταση μεταξύ της υποστήριξης και του πιεζοηλεκτρικού κρυστάλλου, ένας μετατροπέας θα υποφέρει κάπως και η ανάλυση μπορεί να είναι πολύ υψηλότερη στο εύρος ή την ευαισθησία σημάτων.

Ο κύριος σκοπός του wearplate είναι απλά να προστατευθεί το πιεζοηλεκτρικό στοιχείο μετατροπέων από το περιβάλλον. Το Wearplates επιλέγεται για να προστατεύσει γενικά από την ένδυση και τη διάβρωση. Σε έναν μετατροπέα βύθιση-τύπων, το wearplate χρησιμεύει επίσης ως ένας ακουστικός μετασχηματιστής μεταξύ του πιεζοηλεκτρικών στοιχείου μετατροπέων και του νερού, ενσφηνώνει ή καθυστερεί τη γραμμή.

Πώς μια υπερηχητική εργασία μετατροπέων

Για τους όρους κάτω από τους οποίους οι υπερηχητικές καθαρίζοντας συσκευές χρησιμοποιούνται, προσυμπιέστε του MPA λιγότερο από περίπου 30 είναι συνήθως επαρκής για να προστατεύσει τα κεραμικά συστατικά του μετατροπέα. Αφ' ετέρου, εάν προσυμπιέστε είναι πάρα πολύ χαμηλός, οι υπερβολικές μηχανικές απώλειες στις κεραμικές/μεταλλικές διεπαφές μπορούν να μειώσουν την αποδοτικότητα. Προσυμπιέστε μπορεί να υπολογιστεί με τη χρησιμοποίηση ενός γαλλικού κλειδιού ροπής, που βαθμολογείται ενάντια στη δαπάνη, για να σφίγξει τα μπουλόνια. Αυτή η μέθοδος μέτρησης είναι απλή, αλλά δεν είναι η ακριβέστερη, και συνεπώς συστήνεται πρώτιστα για τους μετατροπείς παραγωγή-τρεξίματος για τους οποίους οι παραλλαγές μεταξύ των αντίστοιχων συστατικών είναι, ενδεχομένως, ελάχιστες. Ο ακριβέστερος τρόπος προσυμπιέζει είναι να μετρηθεί η δαπάνη που παράγεται στα κεραμικά στοιχεία υπό τους όρους βραχυκυκλώματος. Ένας πυκνωτής που συνδέεται μπουλόνι με τα ηλεκτρικά τερματικά του μετατροπέα και με ένα άμεσο τρέχον βολτόμετρο διευκολύνει τη μέτρηση της δαπάνης καθώς κάθε σφίγγεται.

Υπερηχητικοί μετατροπείς και νερό

Στις υπερηχητικές εφαρμογές καθαρισμού, τα αποτελέσματα των διαστάσεων και η διαμόρφωση του νερού τοποθετούν σε δεξαμενή, το φορτίο νερού, και το πάχος του συνδέοντας στρώματος που επισυνάπτει το μετατροπέα στη δεξαμενή νερού συνδυάζει να μειώσει ελαφρώς τη συχνότητα του μετατροπέα, και να δώσει αφορμή για διάφορες πρόσθετες αντηχήσεις. Παρά αυτούς τους αρνητικούς παράγοντες, εντούτοις, ένας καλά σχεδιασμένος μετατροπέας, που ενσωματώνεται σε ένα καλά σχεδιασμένο κύκλωμα, θα λειτουργήσει κοντά στη συχνότητα αντήχησής του.

Δημιουργία κοιλότητας

Η δημιουργία κοιλότητας εμφανίζεται όταν η δόνηση μιας επιφάνειας μετατροπέων που διασυνδέει με ένα υγρό (συνήθως νερό, αλλά ενδεχομένως ένα μίγμα νερού/οργανικών διαλυτών σε μια υπερηχητική εφαρμογή καθαρισμού) είναι επαρκής για να δημιουργήσει ένα μερικό κενό που υπερβαίνει την πίεση ατμού του υγρού, και βράζει μορφή στην επιφάνεια δόνησης. Η δημιουργία κοιλότητας είναι ένα επιθυμητό χαρακτηριστικό γνώρισμα στον υπερηχητικό καθαρισμό ή τις υγρές εφαρμογές ατμοποίησης, αλλά προφανώς πρέπει να αποφευχθεί στις εφαρμογές μετάδοσης σημάτων. Στην ατμοσφαιρική πίεση, και με το νερό μόνο ως διασυνδέοντας υγρό, το forcavitation κατώτατων ορίων, το PC₀ (φραγμός), είναι:

Για τις συχνότητες από kilohertz αρκετά kilohertz (2). Εάν ο μετατροπέας καταδύεται, και η επιφάνεια δόνησης είναι διάφοροι μετρητές ή περισσότερος κάτω από την ατμόσφαιρα/την υγρή διεπαφή, η μεγάλη μονάδα για τις αυξήσεις δημιουργίας κοιλότητας σε:

Η δημιουργία κοιλότητας (ι) μπορεί να αρχίσει όταν είναι η ακουστική ένταση στην επιφάνεια δόνησης, σε W/cm2:

Η ακουστική ένταση στην επιφάνεια δόνησης μπορεί να καθοριστεί από: (ακουστική δύναμη παραγωγής του μετατροπέα) (επιφάνεια του μετατροπέα). Στην εφαρμογή, εντούτοις, επειδή η μεγάλη μονάδα για τη δημιουργία κοιλότητας επηρεάζεται από τα χαρακτηριστικά του μετατροπέα (συχνότητα σημάτων, ακουστικό μήκος σφυγμού, ακουστική ομοιομορφία/μη-ομοιομορφία του δομένος προσώπου) και από τους διάφορους όρους (το βάθος της εμβάπτισης, θερμοκρασία, διάλυσε την περιεκτικότητα σε αέρα του υγρού), η δημιουργία κοιλότητας δεν μπορεί να αρχίσει έως ότου η ακουστική ένταση είναι σημαντικά υψηλότερη, π.χ., μεταξύ 0,3 (PC0 _+0.10h) 2 και 0,4 (PC0 ₊ 0.10h) 2.


Προδιαγραφή:





FAQ:


1. Τι μπορώ να καθαρίσω τη χρησιμοποίηση των υπερηχητικών καθαριστών;
Τα μέταλλα όπως ο χρυσός και ο λευκόχρυσος είναι ασφαλή να καθαρίσουν με τις υπερηχητικές συσκευές.
Οι σκληροί φυσικοί πολύτιμοι λίθοι μπορούν επίσης να τεθούν σε έναν υπερηχητικό καθαριστή υπό τον όρο ότι έχουν λίγους συνυπολογισμούς και δεν έχουν αντιμετωπιστεί με τη θερμότητα ή τις χημικές ουσίες.
Εν πάση περιπτώσει, να είστε βέβαιος να ρωτήσει το jeweler τότε που αγοράζετε οποιοδήποτε κομμάτι του κοσμήματος εάν μπορεί να καθαριστεί με έναν υπερηχητικό καθαριστή.
Να υπάρξουν ακατάλληλοι κράματα ή πολύτιμοι λίθοι, ή μερικοί πολύτιμοι λίθοι μπορεί να είχαν αντιμετωπιστεί, γίνοντας πιό τρωτοί στη διαδικασία.

2. Μπορεί ο υπερηχητικός καθαρισμός να βλάψει τα μέρη;
Ο υπερηχητικός καθαρισμός θεωρείται ασφαλής για τα περισσότερα μέρη αν και σε ορισμένες περιπτώσεις είναι απαραίτητο να παρατηρηθεί η προσοχή. Αν και η επίδραση χιλιάδων καταρρεύσεις είναι ανά δευτερόλεπτο πολύ ισχυρή, η διαδικασία καθαρισμού είναι ασφαλής.
